Typowe problemy z przekładniami ślimakowymi i sposoby ich naprawienia

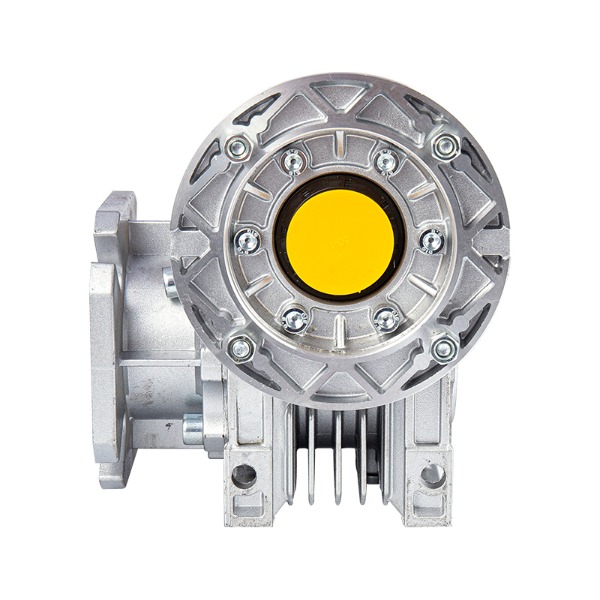

Przekładnie ślimakowe systemy są szeroko stosowane w maszynach przemysłowych, systemach przenośników, windach i sprzęcie automatyki ze względu na ich zwartą konstrukcję, wysokie współczynniki redukcji i cichą pracę. Jednakże, jak każde mechaniczne urządzenie do przenoszenia mocy, są one podatne na specyficzne awarie. Zrozumienie tych typowych problemów i wiedza, jak je rozwiązać, może znacznie poprawić niezawodność i żywotność.

Nadmierne zużycie koła ślimakowego

Najczęstszą awarią przekładni ślimakowych jest przyspieszone zużycie koła ślimakowego z brązu. Dzieje się tak na skutek tarcia ślizgowego pomiędzy ślimakiem ze stali hartowanej a kołem z bardziej miękkiego brązu. Niewłaściwe smarowanie, niewspółosiowość lub przeciążenie dramatycznie zwiększają tempo zużycia.

Objawy:

• Zwiększony luz
• Głośna praca (zgrzytanie lub piszczenie)
• Cząsteczki metalu w smarze
• Zmniejszony wyjściowy moment obrotowy

Poprawki:

• Wymień zużyte koło ślimakowe i sprawdź ślimak pod kątem uszkodzeń.
• Stosuj olej o właściwej lepkości i typie (zwykle oleje przekładniowe EP lub syntetyczne).
• Zapewnij prawidłowe ustawienie wałów wejściowego i wyjściowego.
• Unikaj obciążeń udarowych i częstych zatrzymań przy pełnym obciążeniu.

Przegrzanie

Wytwarzanie ciepła jest nieodłącznym elementem przekładni ślimakowych ze względu na kontakt ślizgowy. Jednakże nadmierna temperatura (powyżej 80–90°C) powoduje degradację smaru, zwiększa zużycie i może spowodować uszkodzenie uszczelnienia. Przegrzanie często wynika z wysokich temperatur otoczenia, ciągłej pracy przy pełnym obciążeniu lub niewystarczającej ilości oleju.

Objawy:

• Obudowa jest zbyt gorąca, aby można ją było dotknąć
• Zapach oleju lub przebarwienie
• Wyciek oleju za uszczelkami
• Zmniejszona wydajność

Poprawki:

• Sprawdź poziom oleju i uzupełnij w razie potrzeby.
• Zmień olej syntetyczny na wyższej jakości, charakteryzujący się lepszą stabilnością termiczną.
• Dodaj zewnętrzne żebra chłodzące lub wentylator z wymuszoną wentylacją.
• Zmniejsz współczynnik serwisowy (niższa prędkość wejściowa lub obciążenie).

Wskazówka dla profesjonalistów: W zastosowaniach wymagających pracy ciągłej monitorowanie temperatury oleju za pomocą prostej termopary może zapobiec katastrofalnej awarii.

Wyciek oleju

Wycieki oleju są uporczywą uciążliwością w zespołach przekładni ślimakowych. Typowe punkty wycieków obejmują uszczelnienia wału wejściowego/wyjściowego, powierzchnie współpracujące obudowy i otwory wentylacyjne. Wyciek nie tylko powoduje utratę smaru, ale także umożliwia przedostanie się zanieczyszczeń.

Objawy:

• Kałuże pod skrzynią biegów
• Niski poziom oleju po krótkiej pracy
• Widoczna wilgoć wokół uszczelek lub połączeń

Poprawki:

• Wymień zużyte uszczelki wału – upewnij się, że powierzchnia wału nie jest porysowana.
• Podczas ponownego montażu nałóż uszczelniacz anaerobowy na złącza obudowy.
• Oczyść lub wymień zatkane odpowietrzniki, aby zapobiec wzrostowi ciśnienia.
• Unikaj przepełnienia; przestrzegać poziomu napełnienia producenta.

Nadmierne wibracje i hałas

Chociaż przekładnie ślimakowe pracują ciszej niż przekładnie walcowe lub czołowe, nietypowe wibracje lub grzechotanie wskazują na problemy. Przyczyny obejmują awarię łożyska, niewspółosiowość wału ślimakowego lub uszkodzone zęby przekładni.

Objawy:

• Cykliczne pukanie lub dudnienie
• Widoczne drgania wału
• Odczyty akcelerometru przekraczają normalną wartość bazową

Poprawki:

• Sprawdź wyrównanie sprzęgła pomiędzy wejściem silnika i skrzyni biegów.
• Sprawdź łożyska pod kątem wżerów lub uszkodzeń koszyka; wymienić w razie potrzeby.
• Sprawdź, czy luz osiowy wału ślimakowego mieści się w granicach specyfikacji (zwykle 0,05–0,15 mm).
• Dokręć śruby fundamentowe, aby wyeliminować rezonans.

Przedwczesna awaria łożyska

Łożyska podtrzymują wał ślimakowy i wał koła ślimakowego. W przekładniach ślimakowych łożyska oporowe na wale ślimakowym wytrzymują duże obciążenia osiowe. Nieodpowiednie smarowanie, zanieczyszczenie lub błędy napięcia wstępnego powodują przedwczesną awarię łożyska.

Objawy:

• Chropowatość podczas ręcznego obracania wału wejściowego
• Wibracje o wysokiej częstotliwości
• Metaliczny dźwięk podczas pracy

Poprawki:

• Wymień łożyska na tę samą klasę precyzji (np. P6 lub P5).
• Użyj prawidłowego napięcia wstępnego – zbyt duże powoduje przegrzanie; za mało powoduje zabawę.
• Popraw filtrację smaru w celu usunięcia cząstek > 20 μm.
• Upewnić się, że otwory w obudowie nie są zużyte ani nie są nieokrągłe.

Zanieczyszczenie i degradacja smaru

Żywotność oleju w przekładniach ślimakowych jest krótsza niż w innych typach przekładni ze względu na wyższe temperatury pracy i działanie ślizgowe. Wnikanie wody, utlenianie i zanieczyszczenie cząsteczkami są powszechne.

Objawy:

• Mleczny lub mętny olej (woda)
• Czarny, spalony zapach (utlenianie)
• Osady osadów na wnętrzu obudowy

Poprawki:

• Dokonuj wymiany oleju w regularnych odstępach czasu (typowo co 2500–5000 godzin).
• Należy stosować syntetyczne oleje PAO lub PAG przeznaczone do napędów ślimakowych.
• Zainstaluj odpowietrzniki pochłaniające wilgoć, aby zapobiec przedostawaniu się wilgoci.
• Pobieraj okresowo próbki oleju do analizy laboratoryjnej.

Wzrost luzu w czasie

Luz początkowy w przekładni ślimakowej jest niezbędny do tworzenia się filmu olejowego i rozszerzalności cieplnej. Jednakże nadmierny luz zmniejsza dokładność pozycjonowania i powoduje obciążenia udarowe. Stopniowy wzrost luzu wskazuje na zużycie zębów koła ślimakowego.

Objawy:

• Słaba powtarzalność w zastosowaniach serwo
• Stukanie podczas zmiany kierunku
• Luz odczuwalny podczas oscylacji wału wyjściowego

Poprawki:

• W przypadku konstrukcji ślimaka dzielonego należy wyregulować położenie osiowe ślimaka, aby zmniejszyć luz.
• Wymień koło ślimakowe, jeśli zużycie zębów przekracza 15% pierwotnej grubości.
• W przypadku skrzyń biegów nieregulowanych należy rozważyć wymianę całego zestawu przekładni.
• Jeśli precyzja ma kluczowe znaczenie, należy unikać powtarzających się cykli obciążenia odwrotnego.

Lista kontrolna konserwacji zapobiegawczej przekładni ślimakowych

Aby zmaksymalizować żywotność, zastosuj następującą procedurę:

• Co tydzień: Kontrola wzrokowa pod kątem wycieków, nietypowego hałasu i temperatury obudowy.
• Miesięcznie: Sprawdź poziom oleju i uzupełnij smarem tego samego typu.
• Kwartalnie: Próbka oleju na obecność zanieczyszczeń; czysty odpowietrznik.
• Rocznie: Zmierzyć luz i luz końcowy łożyska; wymienić olej niezależnie od jego stanu, jeśli pracuje w temperaturze >80°C.
• Co 2 lata: Zdemontować, oczyścić, sprawdzić wzór styku ślimaka i koła, wymienić uszczelki.

Wniosek

Układy przekładni ślimakowych są solidne i niezawodne, jeśli są odpowiednio konserwowane. Najczęstszym problemom – zużyciu, przegrzaniu, wyciekom, wibracjom, awariom łożysk, degradacji smaru i luzom – można zapobiec poprzez prawidłowy dobór środka smarnego, regularne przeglądy i szybkie naprawy. Rozumiejąc pierwotne przyczyny i stosując opisane powyżej poprawki, zespoły konserwacyjne mogą skrócić nieplanowane przestoje o 50% lub więcej i znacznie wydłużyć żywotność skrzyni biegów. Zawsze sprawdzaj instrukcję oryginalnego sprzętu, aby poznać konkretne tolerancje i gatunki smaru i pamiętaj: w przekładniach ślimakowych temperatura jest najlepszym wskaźnikiem stanu zdrowia.
