W świecie mechanicznego przenoszenia mocy niewiele urządzeń oferuje takie samo połączenie prostoty, zwartości i zwielokrotnienia momentu obrotowego jak reduktor prędkości przekładni ślimakowej . Niezależnie od tego, czy jesteś studentem inżynierii, technikiem utrzymania ruchu, czy hobbystą budującym swoją pierwszą zautomatyzowaną maszynę, zrozumienie tego istotnego komponentu pomoże Ci podejmować lepsze decyzje dotyczące projektowania i zakupów.

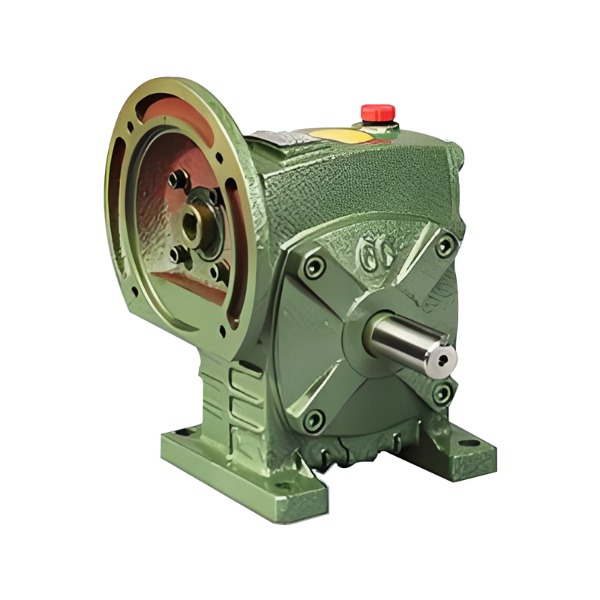

Reduktor prędkości obrotowej przekładni ślimakowej jest urządzeniem mechanicznym, które zmniejsza prędkość obrotową zwiększając jednocześnie moment obrotowy. Składa się z dwóch głównych elementów: ślimaka (który wygląda jak śruba) i koła ślimakowego (koła zębatego ze śrubowymi zębami). Robak jest elementem napędowym; koło ślimakowe jest elementem napędzanym.
W przeciwieństwie do konwencjonalnych przekładni zębatych, w których wały są równoległe, reduktor prędkości z przekładnią ślimakową zazwyczaj przenosi ruch pomiędzy prostopadłymi, nie przecinającymi się wałami. Ta konfiguracja pod kątem prostym oszczędza miejsce i umożliwia kompaktową konstrukcję maszyn.
Zasada działania jest zwodniczo prosta. Gdy ślimak się obraca, jego spiralne nici dociskają zęby koła ślimakowego. Ponieważ nić ślimaka jest zasadniczo ciągłą, nachyloną płaszczyzną owiniętą wokół cylindra, każdy pełny obrót ślimaka przesuwa koło ślimakowe tylko o jeden ząb (lub ułamek zęba).
Taka geometria zapewnia wysoki stopień redukcji w jednym stopniu. Na przykład, jeśli ślimak ma pojedynczy początek (jeden ciągły wątek), jeden pełny obrót ślimaka przesuwa koło ślimakowe o jeden ząb. Jeśli koło ma 50 zębów, wał wyjściowy obraca się z 1/50 prędkości wejściowej.
Kluczowe zachowania mechaniczne:
Ważne: Nie wszystkie napędy ślimakowe są samoblokujące. Stan samoblokowania zależy od kąta natarcia i współczynnika tarcia. Praktyczna zasada: kąt natarcia poniżej około 5–6 stopni zazwyczaj zapewnia działanie samoblokujące.
Zrozumienie części pomaga w rozwiązywaniu problemów i wyborze. Poniżej znajduje się prosty podział:
| Komponent | Funkcja |
|---|---|
| Robak (wejście) | Wał ze stali hartowanej ze śrubowymi gwintami; łączy się z silnikiem. |
| Koło ślimakowe (wyjście) | Koło zębate z brązu lub mosiądzu zazębiające się z robakiem; zmniejsza prędkość i zwiększa moment obrotowy. |
| Obudowa | Osłania zestaw przekładni, utrzymuje smar i utrzymuje współosiowość wałów. |
| Łożyska | Podpierać wały wejściowe i wyjściowe, redukując tarcie i zużycie. |
| Uszczelki i uszczelki | Zapobiegaj wyciekom smaru i nie dopuszczaj zanieczyszczeń. |
| Układ smarowania | Zwykle kąpiel olejowa lub wymuszony obieg; niezbędne do odprowadzania ciepła. |
Wybór materiałów jest przemyślany: ślimak wykonano z twardej stali, natomiast koło z bardziej miękkiego brązu. To odmienne połączenie materiałów zmniejsza zacieranie się i pozwala bardziej miękkiemu kołu lekko dopasować się do ślimaka, poprawiając powierzchnię styku i rozkład obciążenia.
Jedną z charakterystycznych cech reduktora prędkości z przekładnią ślimakową jest zdolność do osiągnięcia wysokich współczynników redukcji w kompaktowej przestrzeni. Jednostki jednostopniowe zwykle oferują przełożenia od 5:1 do 100:1. Jednostki dwustopniowe mogą przekraczać 1000:1.
Jednak tak wysoka redukcja wiąże się z kompromisem: wydajnością. Ponieważ ślimak ślizga się po kole, a nie toczy, straty tarcia są znaczne. Typowe zakresy wydajności to:
Dla porównania reduktor czołowy o podobnym przełożeniu może osiągnąć sprawność 95%, ale nie będzie zapewniał samoblokowania ani tego samego kompaktowego układu prostokątnego.
Inżynierowie i projektanci wybierają reduktory prędkości przekładni ślimakowych ze względu na kilka wymiernych korzyści:
Wysoka redukcja w jednym etapie
Inne typy przekładni często wymagają dwóch lub trzech stopni, aby dopasować redukcję jednego stopnia ślimakowego. Zmniejsza to liczbę części, czas montażu i ogólny rozmiar sprzętu.
Przeniesienie mocy pod kątem prostym
Gdy silnik musi być zamontowany prostopadle do wału napędzanego, reduktor prędkości z przekładnią ślimakową rozwiązuje problem układu bez dodatkowych przekładni stożkowych lub skomplikowanych wsporników.
Możliwość samoblokowania
W zastosowaniach związanych z podnoszeniem (np. windy, podnośniki, pochyłości przenośników) funkcja samoblokowania zapobiega odwrotnemu obrotowi po odłączeniu zasilania. Działa to jak hamulec mechaniczny, zwiększając bezpieczeństwo.
Cicha i płynna praca
Ciągłe ślizganie powoduje mniejsze wibracje i hałas w porównaniu z niektórymi innymi typami przekładni, zwłaszcza przy umiarkowanych prędkościach.
Tolerancja przeciążenia
Niewielkie niewspółosiowości lub chwilowe przeciążenia są lepiej tolerowane, ponieważ materiał koła ślimakowego (brąz) może odkształcać się elastycznie bez kruchego zniszczenia.
Żadna technologia nie jest idealna. Reduktor prędkości przekładni ślimakowej ma kilka ograniczeń, które należy uwzględnić przy projektowaniu systemu.
Niższa wydajność
Jak wspomniano, tarcie zmniejsza wydajność, szczególnie przy wyższych przełożeniach. Oznacza to, że więcej energii jest tracone w postaci ciepła, co może wymagać dodatkowego chłodzenia w zastosowaniach wymagających pracy ciągłej.
Wytwarzanie ciepła
Nadmierne ciepło powoduje degradację smaru i może uszkodzić uszczelki lub spowodować rozszerzalność cieplną komponentów. Inżynierowie muszą obliczyć limity mocy cieplnej, a nie tylko mechaniczne limity momentu obrotowego.
Ograniczona prędkość wejściowa
Wysokie prędkości wejściowe (powyżej 3000–4000 obr/min) mogą prowadzić do przegrzania i szybkiego zużycia. Reduktory ślimakowe najlepiej nadają się do umiarkowanych prędkości wejściowych z silników prądu przemiennego, serwomotorów lub silników hydraulicznych.
Luz
Chociaż napędy ślimakowe mogą być produkowane z niskim luzem (gatunki precyzyjne), standardowe jednostki komercyjne mają większy luz niż wysokiej jakości przekładnie czołowe lub planetarne. Ma to znaczenie w przypadku zastosowań związanych z precyzyjnym pozycjonowaniem, takich jak stoły obrotowe CNC.
W wielu maszynach codziennego użytku i przemysłowych można spotkać reduktory prędkości z przekładnią ślimakową. Poniżej znajdują się typowe przykłady pogrupowane według funkcji.
| Obszar zastosowań | Typowy przypadek użycia |
|---|---|
| Obsługa materiałów | Napędy przenośników taśmowych, paletyzatory, stoły podnośne |
| Motoryzacja | Elektryczne szyby, regulatory siedzeń, układy kierownicze |
| Maszyny przemysłowe | Mieszalniki, mieszadła, stoły indeksujące, urządzenia pakujące |
| Sprzęt do podnoszenia | Wciągniki, wciągarki, podnośniki, podnośniki nożycowe |
| Rolnictwo | Ślimaki do zboża, mieszalniki pasz, systemy nawadniające |
| Bramy i bariery | Bramy wysięgnikowe, bramy przesuwne, szlabany parkingowe |
W każdym z tych przykładów kluczowym wymaganiem jest zwykle wysoki moment obrotowy przy niskiej prędkości, czasami z wymogiem samoblokowania lub ograniczeniami przestrzennymi.
Wybór odpowiedniego modułu dla Twojej maszyny to coś więcej niż tylko przełożenie i moment obrotowy. Postępuj zgodnie z tą logiczną sekwencją:
Krok 1 – Zdefiniuj wymagania wejściowe i wyjściowe
Krok 2 – Określ współczynnik usługi
W zależności od rodzaju obciążenia (równomierny, umiarkowany, silny) i dziennych godzin pracy. Pomnóż wymagany moment obrotowy przez współczynnik serwisowy, aby uzyskać obliczeniowy moment obrotowy.
Krok 3 – Sprawdź proporcje
Podziel prędkość wejściową przez prędkość wyjściową. Wybierz najbliższy dostępny współczynnik standardowy.
Krok 4 – Sprawdź pojemność cieplną
Upewnij się, że reduktor może odprowadzić ciepło bez przekraczania dopuszczalnego wzrostu temperatury. Jeśli nie, rozważ większą jednostkę, zewnętrzne chłodzenie lub wymuszone smarowanie.
Krok 5 – Potwierdź orientację montażową
Reduktory ślimakowe są często napełniane olejem do określonego poziomu. Montaż do góry nogami lub pod niestandardowym kątem może wymagać specjalnych modyfikacji smarowania.
Krok 6 – Sprawdź wymagania dotyczące samoblokowania
Jeśli zapobieganie cofaniu się ma kluczowe znaczenie, należy potwierdzić u producenta, że wybrany kąt wyprzedzenia i stan tarcia zapewniają samoblokowanie pod obciążeniem i temperaturą roboczą.
Właściwe smarowanie jest najważniejszym czynnikiem wpływającym na trwałość reduktora prędkości przekładni ślimakowej. Styk ślizgowy wytwarza ciepło i naprężenia ścinające, których zwykłe oleje przekładniowe mogą nie wytrzymać.
Przewodnik po wyborze smaru:
Lista kontrolna konserwacji:
Oznaki problemów obejmują: nadmierne ciepło obudowy (powyżej 200°F / 93°C), zwiększone wibracje lub ciemny, spalony zapach smaru.
P1: Czy reduktor prędkości przekładni ślimakowej jest odwracalny?
O: Zwykle nie. Większość standardowych jednostek nie może mieć napędu wstecznego ze względu na samoblokowanie. Specjalne konstrukcje o niskim tarciu (np. Z łożyskami wałeczkowymi na ślimaku) mogą być odwracalne, ale są mniej powszechne.
P2: Dlaczego koła ślimakowe są wykonane z brązu?
Odp.: Brąz ma doskonałe właściwości zapobiegające zacieraniu się stali hartowanej, a także dobrą podatność na korozję i odporność na korozję. Typowymi wyborami są brąz aluminiowy lub brąz fosforowy.
P3: Czy mogę używać reduktora prędkości przekładni ślimakowej do pracy ciągłej?
Odp.: Tak, ale należy obliczyć parametry cieplne. Do pracy w trybie 24/7 wybierz większy rozmiar ramy, niż sugeruje czysto mechaniczne obliczenie momentu obrotowego, lub dodaj wymuszone chłodzenie.
P4: Jaka jest różnica między reduktorem ślimakowym a reduktorem planetarnym?
Odp.: Reduktor planetarny zapewnia wyższą wydajność i mniejszy luz, ale brakuje mu samoblokowania i jest generalnie droższy w przypadku wysokich współczynników redukcji. Reduktor ślimakowy jest prostszy, samoblokujący i bardziej kompaktowy do zastosowań pod kątem prostym.
Reduktor prędkości z przekładnią ślimakową to solidne, kompaktowe i wszechstronne rozwiązanie umożliwiające zmniejszenie prędkości przy jednoczesnym zwielokrotnieniu momentu obrotowego — szczególnie gdy potrzebny jest układ pod kątem prostym lub pasywne zabezpieczenie przed sprzęgłem jednokierunkowym. Chociaż jego wydajność jest niższa niż w przypadku niektórych innych typów przekładni, zalety wysokiej jednostopniowej redukcji, cicha praca i wrodzone samoblokowanie sprawiają, że jest on niezbędny w różnych gałęziach przemysłu, od transportu materiałów po systemy motoryzacyjne.
Wybierając jednostkę, należy skupić się na trzech kluczowych czynnikach: współczynniku redukcji, pojemności cieplnej i rodzaju smarowania. Przy właściwym doborze i konserwacji wysokiej jakości reduktor prędkości przekładni ślimakowej zapewni lata niezawodnej pracy.
