W nowoczesnych systemach przemysłowych przekładnia mechaniczna odgrywa kluczową rolę w zapewnieniu stabilnej i wydajnej pracy. Wśród różnych urządzeń przekładniowych reduktor ślimakowy - znany również jako reduktor prędkości przekładni ślimakowej — stał się powszechnie przyjęty ze względu na jego zdolność do dostarczania wysokiego momentu obrotowego przy niskich prędkościach przy jednoczesnym zachowaniu zwartej konstrukcji. Urządzenie to łączy w sobie ślimak (podobny do śruby) i koło ślimakowe (podobne do przekładni), tworząc unikalną metodę zazębiania, która pozwala na znaczną redukcję prędkości i płynne przenoszenie mocy.

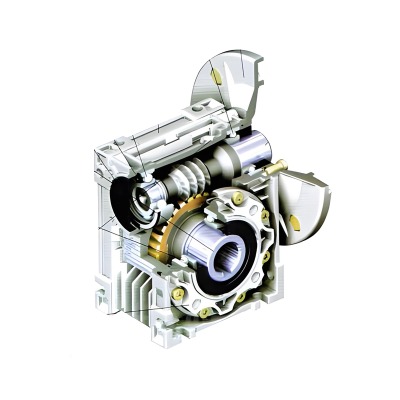

Reduktor ślimakowy to rodzaj mechanicznego urządzenia redukującego prędkość, które wykorzystuje ślimak (wał śrubowy) i koło ślimakowe do przenoszenia mocy. Ślimak zazębia się z kołem pod kątem prostym, co pozwala na spowolnienie ruchu obrotowego przy jednoczesnym znacznym zwiększeniu momentu obrotowego. Ta unikalna metoda zazębiania sprawia, że reduktory ślimakowe są szczególnie przydatne w sytuacjach wymagających zwartej konstrukcji, niskiej prędkości wyjściowej i przenoszenia wysokiego momentu obrotowego.
W przeciwieństwie do innych typów reduktorów, reduktory prędkości z przekładnią ślimakową są dobrze znane ze swoich właściwości samoblokujących, co oznacza, że w niektórych konstrukcjach ślimak może napędzać koło, ale koło nie może napędzać ślimaka. Ta cecha jest bardzo korzystna w zastosowaniach takich jak systemy podnoszenia, podnoszenia i przenośniki, gdzie należy unikać niezamierzonego ruchu wstecznego.
Na tle innych technologii przekładni ślimakowych reduktory ślimakowe wyróżniają się prostotą konstrukcji i wszechstronnością zastosowania. Są one szeroko stosowane w urządzeniach automatyki, systemach transportu materiałów, maszynach rolniczych i urządzeniach dźwigowych do dużych obciążeń, dzięki ich niezawodności i kompaktowej formie.
| Typ reduktora | Metoda transmisji | Typowe zastosowania | Kluczowe funkcje |
|---|---|---|---|
| Reduktor przekładni ślimakowej | Robak Koło Robakowe | Podnośniki, przenośniki, maszyny przemysłowe | Wysoki moment obrotowy, niska prędkość, kompaktowa konstrukcja |
| Reduktor przekładni śrubowej | Przekładnie śrubowe | Urządzenia energetyczne, maszyny ogólne | Wysoka wydajność, niski poziom hałasu |
| Reduktor przekładni planetarnej | Układ przekładni planetarnej | Robotyka, sprzęt precyzyjny | Wysoka precyzja, mały rozmiar |
Reduktor ślimakowy i jego wariant, reduktor prędkości przekładni ślimakowej, stały się niezbędne w wielu gałęziach przemysłu. Możliwość łączenia zwartej konstrukcji z wysokim momentem obrotowym czyni je idealnymi do zadań wymagających zarówno niezawodności, jak i wydajności. Od przenośników po urządzenia podnoszące, reduktory ślimakowe obsługują wiele sektorów, w których stabilność mechaniczna jest najwyższym priorytetem.
Jednym z najczęstszych zastosowań są przenośniki i systemy transportu materiałów, gdzie niezbędny jest płynny, ciągły ruch. Kompaktowa konstrukcja pozwala na umieszczenie tych reduktorów w ograniczonych przestrzeniach, a ich charakterystyka momentu obrotowego zapewnia stabilny transport towarów bez poślizgu.
W maszynach rolniczych reduktory ślimakowe są stosowane do wykonywania takich zadań, jak uprawa gleby, przetwarzanie nasion i transport plonów. Ich trwałość pomaga sprzętowi wytrzymać trudne warunki zewnętrzne, w tym kurz i błoto.
Mają także kluczowe znaczenie w urządzeniach automatyki, gdzie wymagana jest precyzyjna kontrola ruchu. Niezależnie od tego, czy są zintegrowane z ramionami robotów, czy systemami produkcyjnymi, reduktory prędkości z przekładnią ślimakową umożliwiają dokładne pozycjonowanie przy minimalnym poziomie hałasu.
W zastosowaniach związanych z podnoszeniem i podnoszeniem reduktory ślimakowe odgrywają kluczową rolę w zakresie bezpieczeństwa. Ich właściwości samoblokujące zapobiegają ruchowi wstecznemu, zapewniając, że ciężkie ładunki pozostaną bezpieczne nawet w przypadku nieoczekiwanego zatrzymania silnika.
| Scenariusz zastosowania | Zalecany typ reduktora | Kluczowe rozważania |
|---|---|---|
| Systemy przenośnikowe | Reduktor prędkości przekładni ślimakowej | Ciągła praca, stabilność |
| Maszyny rolnicze | Kompaktowy reduktor przekładni ślimakowej | Trwałość odporna na kurz i błoto |
| Sprzęt automatyki | Silnik z przekładnią ślimakową | Precyzyjne sterowanie, niski poziom hałasu |
| Podnoszenie i podnoszenie | Reduktor przekładni ślimakowej o wysokim momencie obrotowym | Zabezpieczenie ładunku, zabezpieczenie samoblokujące |
Powszechne zastosowanie reduktora ślimakowego i reduktora prędkości przekładni ślimakowej wynika nie tylko z ich wszechstronności, ale także z ich charakterystycznych zalet technicznych. Urządzenia te zapewniają równowagę pomiędzy kompaktowością, mocą i niezawodnością, co czyni je niezbędnymi w różnorodnych zastosowaniach przemysłowych.
Jedną z najważniejszych zalet reduktorów ślimakowych jest ich zdolność do zapewniania wysokiego momentu obrotowego nawet przy niskich prędkościach. Jest to kluczowa cecha w zastosowaniach takich jak podnoszenie ciężkich przedmiotów i przenośniki, gdzie do przenoszenia lub utrzymywania ładunków wymagana jest stabilna siła. Przekształcając prędkość w moment obrotowy, przekładnia ślimakowa zapewnia płynny i mocny ruch bez nagłych szarpnięć i niestabilności.
Konstrukcja reduktora ślimakowego kątowego umożliwia efektywne przenoszenie mocy w ciasnych przestrzeniach. W przeciwieństwie do reduktorów z wałem równoległym, reduktory prędkości z przekładnią ślimakową umożliwiają inżynierom projektowanie kompaktowych układów maszyn bez utraty wydajności. Jest to szczególnie cenne w systemach automatyki i przenośnikach, gdzie oszczędność miejsca bezpośrednio wpływa na produktywność.
Kontrola hałasu to kolejna zaleta technologii przekładni ślimakowych. Dzięki ślizgowemu stykowi ślimaka i koła ślimakowego przekładnia wytwarza mniej wibracji i niższy poziom hałasu w porównaniu z innymi typami reduktorów. W branżach takich jak robotyka, przetwórstwo spożywcze czy automatyka laboratoryjna, gdzie wymagana jest cicha praca, funkcja ta staje się kluczową zaletą.
Wiele reduktorów ślimakowych posiada mechanizm samoblokujący, zapobiegający cofaniu się koła ślimakowego. Dodaje to warstwę bezpieczeństwa w zastosowaniach związanych z podnoszeniem i podnoszeniem, gdzie ruch wsteczny mógłby stanowić ryzyko.
Chociaż reduktory przekładni ślimakowych mają na ogół niższą wydajność niż reduktory śrubowe ze względu na tarcie ślizgowe, postęp w materiałach, metodach smarowania i precyzyjnej produkcji poprawił ich wydajność. W przypadku niektórych zastosowań stosunek wydajności do bezpieczeństwa nadal czyni je najodpowiedniejszym wyborem.
Chociaż reduktory przekładni ślimakowej i reduktory prędkości przekładni ślimakowej są trwałe i niezawodne, ich wydajność i żywotność zależą w dużej mierze od właściwej obsługi i konserwacji. Nieprawidłowe użytkowanie lub zaniedbanie może prowadzić do przedwczesnego zużycia, przegrzania, a nawet uszkodzenia mechanicznego. Aby zmaksymalizować wydajność i trwałość, należy zawsze przestrzegać kilku środków ostrożności.
Smarowanie jest najważniejszym czynnikiem zapewniającym płynną pracę. Ślimak i koło ślimakowe działają na zasadzie styku ślizgowego, co powoduje tarcie i ciepło. Stosowanie odpowiedniego oleju przekładniowego zmniejsza zużycie i zapewnia stabilną pracę. Olej należy wymieniać okresowo, aby zapobiec zanieczyszczeniu go kurzem, wilgocią lub cząsteczkami metalu.
Niewłaściwe ustawienie podczas montażu może prowadzić do nierównomiernego zużycia i zwiększonego hałasu. Montaż należy wykonać na stabilnym, wolnym od wibracji podłożu, a złącza należy sprawdzić pod kątem niewspółosiowości. Zastosowanie mocowania kołnierzowego lub bezpośredniego połączenia może pomóc w poprawie precyzji.
Każdy reduktor prędkości z przekładnią ślimakową ma znamionowy moment obrotowy. Stała praca powyżej tego limitu przyspiesza zużycie i może uszkodzić ślimak lub koło. Monitorowanie poziomów obciążenia i integracja systemów zabezpieczeń przed przeciążeniem zapewnia bezpieczną pracę.
Ponieważ ruch ślizgowy generuje ciepło, długotrwała praca przy dużych prędkościach lub dużych obciążeniach może znacząco podnieść temperaturę. W zastosowaniach wymagających dużych obciążeń należy rozważyć odpowiednią wentylację, urządzenia chłodzące lub radiatory.
Wczesne wykrycie problemów, takich jak nietypowy hałas, wibracje lub wyciek oleju, może zapobiec kosztownym przestojom. Zaplanowane inspekcje pomagają zidentyfikować problemy, zanim się eskalują.
| Zadanie konserwacji | Zalecany odstęp czasu | Kluczowe notatki |
|---|---|---|
| Wymiana smaru | Co 1000 godzin pracy | Stosuj specjalistyczny olej przekładniowy; uniknąć zanieczyszczenia |
| Kontrola uszczelnienia | Kwartalnie | Zapobiegaj wyciekom oleju, utrzymuj wydajność |
| Monitorowanie obciążenia | Ciągłe | Upewnij się, że moment obrotowy pozostaje w zakresie znamionowym |
| Kontrola hałasu i wibracji | Co 6 miesięcy | Wykryj niewspółosiowość lub zużycie wcześnie |
| Monitorowanie temperatury | Podczas pracy | Zapobiegaj przegrzaniu i przedłużaj żywotność |
Wybór odpowiedniego reduktora przekładni ślimakowej lub reduktora prędkości przekładni ślimakowej jest krytycznym krokiem zapewniającym wydajną i bezpieczną pracę maszyny. Ponieważ każde zastosowanie przemysłowe ma unikalne wymagania, reduktor musi być starannie dobrany do obciążenia, prędkości i warunków środowiskowych urządzenia.
Pierwszym krokiem jest określenie zapotrzebowania na moment obrotowy maszyny. W przypadku sprzętu dźwigowego lub ciężkiego wymagany jest reduktor ślimakowy o wysokim momencie obrotowym. Niedowymiarowanie reduktora spowoduje przedwczesne zużycie, natomiast przewymiarowanie może prowadzić do niepotrzebnych kosztów.
Współczynnik redukcji określa, o ile prędkość wejściowa jest zmniejszana na wyjściu. Reduktory prędkości z przekładnią ślimakową oferują szeroki zakres przełożeń, zwykle od 5:1 do 100:1, dzięki czemu nadają się do przenośników, systemów automatyki i precyzyjnego sprzętu sterującego.
Wybór instalacji zależy od układu maszyny. Opcje obejmują montaż na podstawie, montaż kołnierzowy i sprzęgło bezpośrednie. W przypadku kompaktowych systemów automatyki montaż kołnierzowy często zapewnia większą dokładność i oszczędność miejsca.
Do zastosowań w laboratoriach, przetwórstwie żywności lub robotyce niezbędne są cichobieżne motoreduktory ślimakowe. W środowiskach zewnętrznych, takich jak rolnictwo, preferowane są konstrukcje odporne na kurz i błoto, aby zapewnić długą żywotność.
Niektóre konfiguracje przemysłowe wymagają specjalnych wymiarów wału, materiałów obudowy lub uszczelek. Konfiguracje niestandardowe należy rozważyć, gdy modele standardowe nie w pełni spełniają wymagania operacyjne.
| Parametr | Typowy zasięg | Kluczowe czynniki wpływające |
|---|---|---|
| Moment wyjściowy (Nm) | 50 – 5000 | Obciążenie sprzętu i cykl pracy |
| Współczynnik redukcji | 5:1 – 100:1 | Wymagana regulacja prędkości |
| Metoda montażu | Podstawa, kołnierz, montaż bezpośredni | Ograniczenia przestrzenne i wymagania dotyczące precyzji |
| Poziom hałasu | < 65 dB | Wymagania środowiska aplikacji |
| Żywotność usługi | 10 000 godzin (z ostrożnością) | Smarowanie, warunki obciążenia, chłodzenie |
Krajobraz przemysłowy szybko się rozwija, a rola reduktorów ślimakowych stale rośnie w odpowiedzi na nowe wymagania technologiczne. Chociaż urządzenia te mają już ugruntowaną pozycję ze względu na wysoki moment obrotowy i kompaktową konstrukcję, oczekuje się, że przyszłe udoskonalenia zwiększą ich wydajność, możliwości adaptacji i trwałość. Kilka kluczowych trendów kształtuje następną generację reduktorów prędkości przekładni ślimakowych.
Tradycyjnie reduktory ślimakowe uważano za mniej wydajne niż alternatywy śrubowe lub planetarne ze względu na tarcie ślizgowe. Jednakże postępy w geometrii kół zębatych, wykończeniu powierzchni i technologii smarowania pomagają minimalizować straty energii. Optymalizując profile zębów i zmniejszając opór tarcia, producenci osiągają wyższą wydajność reduktorów ślimakowych, co czyni je bardziej atrakcyjnymi dla branż świadomych energetycznie.
W miarę jak branże wdrażają transformację cyfrową, możliwe stają się inteligentne reduktory ślimakowe ze zintegrowanymi czujnikami. Czujniki te monitorują w czasie rzeczywistym parametry, takie jak temperatura, wibracje i obciążenie, przesyłając dane do systemów konserwacji predykcyjnej. To inteligentne monitorowanie ogranicza nieoczekiwane przestoje i zapewnia bezpieczną pracę, szczególnie w automatyce i zastosowaniach związanych z podnoszeniem ciężkich ładunków.
Zastosowanie innowacyjnych materiałów wyznacza również przyszłość reduktorów ślimakowych. Specjalistyczne stopy, obudowy kompozytowe i powłoki odporne na zużycie pomagają zwiększyć trwałość i zmniejszyć częstotliwość konserwacji. Lekkie materiały są badane w przypadku kompaktowych maszyn, bez utraty wytrzymałości.
Redukcja hałasu pozostaje priorytetem, zwłaszcza w branżach takich jak robotyka, laboratoria i sprzęt medyczny. Oczekuje się, że nowe podejścia inżynieryjne mające na celu poprawę redukcji hałasu reduktora ślimakowego zapewnią cichszą pracę przy jednoczesnym zachowaniu wydajności momentu obrotowego.
Przyszłe reduktory prędkości z przekładnią ślimakową będą prawdopodobnie miały bardziej modułową konstrukcję, co umożliwi użytkownikom dostosowanie przełożeń, metod montażu i materiałów obudowy. Ta elastyczność zapewnia kompatybilność z szerszym zakresem zastosowań i branż.
Reduktor ślimakowy i jego odmiana, reduktor prędkości obrotowej przekładni ślimakowej, pozostają niezbędnymi elementami nowoczesnych maszyn przemysłowych. Ich zdolność do zapewniania wysokiego momentu obrotowego, zwartej konstrukcji, niskiego poziomu hałasu i niezawodnych funkcji bezpieczeństwa gwarantuje, że odgrywają one kluczową rolę w zastosowaniach, od przenośników i sprzętu rolniczego po systemy automatyki i ciężkie urządzenia dźwigowe.
Jednocześnie urządzenia te wymagają szczególnej uwagi w zakresie precyzji montażu, zarządzania smarowaniem, monitorowania obciążenia i regularnej konserwacji. Przestrzegając zalecanych środków ostrożności, operatorzy mogą znacznie wydłużyć żywotność sprzętu, skrócić przestoje i zmaksymalizować ogólną wydajność.
